ELIMINAZIONE RESTRIZIONE AIR BOX TUONO 06/09
ELIMINAZIONE RESTRIZIONE AIRBOX 06/08 new in pratica
eccola qua la famigerata restrizione airbox
una volta montato un filtro aperto (piu dell originale)
per eliminare la restrizione (27) che sta tra airbox e telaio
bastera seguire le seguenti istruzioni
1) levare la sella
2) levare i due fianchetti sul serbatoio
3) alzare il serbatoio intrporre tra serbatoio e cilidro post.
un pezzo di polistirolo per tenerlo alzato
4) svitare le viti del coperchio (13)
5) svitare le viti del box (14)
a questo punto prima di alzare l'airbox
noterete che sul lato sx, sono presenti dei tubicini di gomma che vanno scollegati
il tutto va fatto con calma e molta cura dato che vanno poi riconnessi
a questo punto vi bastera alzare l'airbox quel tanto che basta per svitare
le viti (22)
ora procedete in modo invervso e rimontate il tutto
se vi avanzeranno delle viti allora forse qualcosa non e' andato
come volevate ma almen o la moto e' piu leggera
ovviamente il tutto deve essere fatto con calma e massima pulizia
ATTENZIONE AL RIPOSIZIONAMENTO DELL AIR BOX
SOTTO CI SONO DUE OR CHE FANNO TENUTA SUI CORPI FARFALLATI
A QUALCUNO SI SNO SFILATI E SONO FINITI POI NEI CORPI FARFALLATI
VI LASCIO IMMAGINARE LE CONSEGUENZE
eccola qua la famigerata restrizione airbox
una volta montato un filtro aperto (piu dell originale)
per eliminare la restrizione (27) che sta tra airbox e telaio
bastera seguire le seguenti istruzioni
1) levare la sella
2) levare i due fianchetti sul serbatoio
3) alzare il serbatoio intrporre tra serbatoio e cilidro post.
un pezzo di polistirolo per tenerlo alzato
4) svitare le viti del coperchio (13)
5) svitare le viti del box (14)
a questo punto prima di alzare l'airbox
noterete che sul lato sx, sono presenti dei tubicini di gomma che vanno scollegati
il tutto va fatto con calma e molta cura dato che vanno poi riconnessi
a questo punto vi bastera alzare l'airbox quel tanto che basta per svitare
le viti (22)
ora procedete in modo invervso e rimontate il tutto
se vi avanzeranno delle viti allora forse qualcosa non e' andato
come volevate ma almen o la moto e' piu leggera
ovviamente il tutto deve essere fatto con calma e massima pulizia
ATTENZIONE AL RIPOSIZIONAMENTO DELL AIR BOX
SOTTO CI SONO DUE OR CHE FANNO TENUTA SUI CORPI FARFALLATI
A QUALCUNO SI SNO SFILATI E SONO FINITI POI NEI CORPI FARFALLATI
VI LASCIO IMMAGINARE LE CONSEGUENZE
Re: ELIMINAZIONE RESTRIZIONE AIR BOX TUONO 06/09
aggiungo qualche foto così si capisce meglio
qui è con serbatoio sollevato e coperchio tolto

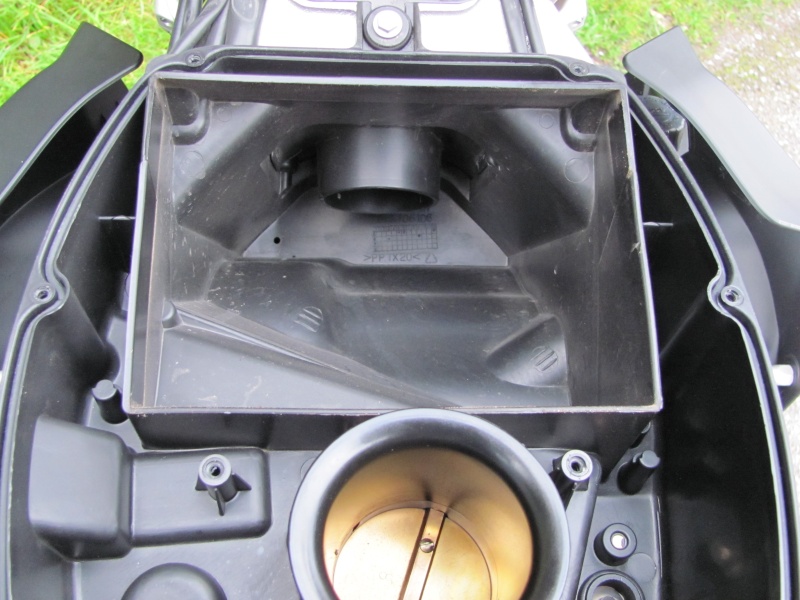

qui il filtro rimosso e si vede la strozzatura

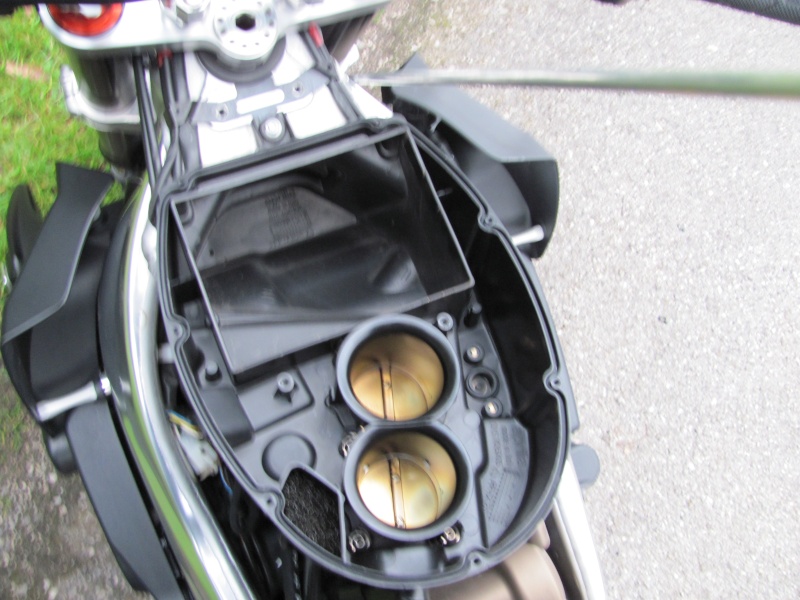

qui si solleva la cassa filtro dopo aver tolto le viti che lo fermano al corpo farfallato
davanti si tolgono le viti che mantengono la strozzatura
qui dopo aver tolto la strozzatura
e seguite le indicazioni di Admin
qui è con serbatoio sollevato e coperchio tolto
qui il filtro rimosso e si vede la strozzatura
qui si solleva la cassa filtro dopo aver tolto le viti che lo fermano al corpo farfallato
davanti si tolgono le viti che mantengono la strozzatura
qui dopo aver tolto la strozzatura
e seguite le indicazioni di Admin
